3次元レーザースキャナー GLS-1000導入事例（GLS-1000）

3Dスキャナーで路面沈下を面計測。mm単位の管理に挑戦！

ビル・工場の内線工事、電力、情報通信、プラント・空調工事を得意とする住友電設株式会社様は住友グループ唯一の総合設備会社である。岸和田だんじり祭りで有名な同市大北町交差点付近にて行われた、地中電力管の地下推進工事における影響調査のための路面沈下計測についてお話を伺った。

「一番のポイントはやはり危険を回避できることですね」と笑顔で応えるのは工事責任者である同社の地中線部の戸本様。従来は交通規制を行いスタッフを持った作業員が路上に出て１点１点レベルでの高さ測定を行っていたので、交通量の多い場所では危険な作業であった。

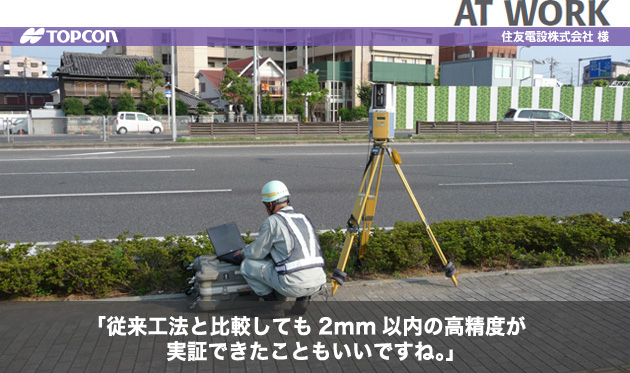

また、昼間は大型車も多く、振動により計測が困難なことから夜間作業が必要であった。安全性と効率面を考えた結果、導入したのが3次元レーザースキャナーGLS-1000である。「路上に出ないで済むから交通規制がいらないし、従来工法と比較しても誤差2mm以内と精度の高さが実証できたこともいいですね」こう口を揃えるのは実際に測量作業を進める地中線部の神部様。
「工事の進捗に合わせた測定ができるし、他の作業に影響しないから助かりますね」という意見の通り歩道から測定を行うため安全に配慮しながら高精度な路面の沈下計測ができるのは３Dスキャナーの利点である。また、点ではなく面管理が可能なため、任意の場所で道路面の影響比較ができる。さらに道路周囲の状況も色の付いた点群データとして同時に取得できるため発注者への説明時に計測位置の特定が容易でわかりやすいのも好評の理由の一つだ。「これからは積極的に3次元計測のメリットを活かした提案で差別化を図りたい」高度な測量技術者と最先端の技術が次世代の測量を支えていく。
