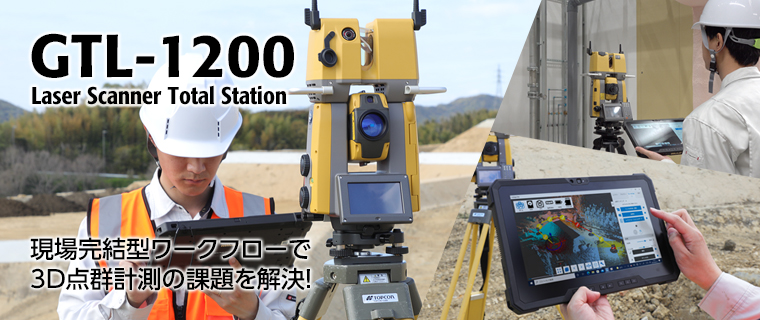

Laser Scanner Total Station GTL-1200


  • トータルステーション測量とレーザースキャナー計測が1台で可能
  • 点群密度が従来機の2倍
  • BIMによる施工管理にも最適
  • 土木・測量・維持管理にも威力発揮
  • オンボードプログラムMAGNET Field搭載
  • Wi-Fiモジュールの搭載
  • Collage Site(近日発売)による遠隔操作も可能

GTL-1200を使用した「地上型3次元レーザースキャナによる形状計測」は、NETIS登録技術活用促進技術です。

フィールドアプリケーションとの連携により
現場で計測結果を確認

1台2役だから測量・計測が速い!
投資コストも作業時間も人員も大幅削減!

自動追尾トータルステーションと回転式レーザースキャナーが合体!
投資コストに加え、作業フローが大きく改善されることで、多くのメリットを享受できます。

GTL-1200が活躍するフィールド

測量分野

測量・土地家屋調査士業務
アプリケーションソフトウェアMAGNET Fieldの様々な測量プログラムを使用し、測量・土地家屋調査士業務が行えます。基準点測量をはじめ公共測量にも利用可能です*。
さらに現況測量などでは、測量に加え3D点群として地形を取得することができます。
*国土地理院 2 級A トータルステーション登録

土木分野

i-Construction
建設現場の生産性向上を目的として国土交通省が推進している「i-Construction」において、3D点群による「起工測量」「出来高管理」および「出来形管理」のデータ取得手段として、レーザースキャナー、UAVが活用されています。
3D点群データの活用により、従来法に比べ土工、舗装工、法面工、付帯構造物設置工などでの作業時間の大幅な短縮、検査書類の削減が実現されます。

建築・設備分野

BIM (Building Information Modeling)
建築において土地の形状や改築・改装時の外装・内装の現況調査に活用されます。
リアルな3D点群データをベースに設計を行うことができ、また竣工時にスキャン計測をしておけば、後のメンテナンスや改装時の効率化に役立ちます。

主な機能

回転式、高速・高精度スキャン

約1分で全周スキャン。3D点群データをスピーディーに取得できます。
GTL-1200ではスーパーファインモードを搭載。従来より点群の間隔が細かく取れるようになり、今まで以上に幅広い工種に対応できるようになりました。

Wi-Fiモジュール搭載

Wi-Fi接続を可能としたことにより、Collage Site(近日発売)との連携が可能となりました。現場で点群確認が可能となり、手戻り作業を軽減することができます。

遠隔操作でスキャニング

Collage Site(近日発売)により、離れた場所にあるGTL-1200をコントロール。
高所や狭所、危険な場所のスキャン計測を、安全な場所から行えます。

データはSDカードに保存

SDカード

データの保存は汎用性の高いSDカード。
トータルステーションで計測した点データと、スキャナーで取得した3D点群データを同一ファイルとして保存します。

多彩な測距ターゲットに対応

高精度な点の測定には、360°プリズムだけでなく反射シートターゲットにも対応。もちろん、ノンプリズム測定も可能です。

対回観測

作業規程の準則に則った測量業務にも対応*。対回も自動で行えます。
*国土地理院 2級Aトータルステーション 登録

レーザーポインター

ボタンひとつで、視準方向へ極めて小さなスポット径のレーザーポインターを射出。
作業者は、GTL-1200側の観測者の誘導なしに正確な位置の把握が可能です。

Collageファミリーがつなぐシームレスな現場の3D化!

フィールドアプリケーションとの連携により、現場で計測結果を確認!
クラウド活用で作業を分担!

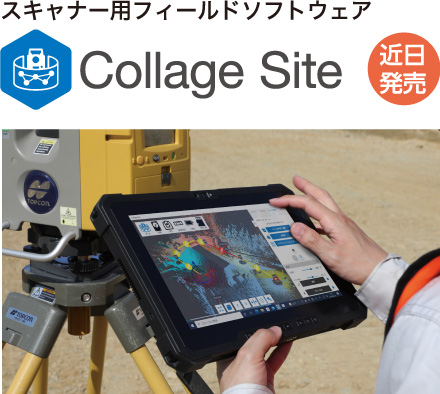

遠隔操作・リアルタイムデータ確認に対応したスキャナー用新フィールドソフトウェア
『Collage Site』はスキャナーの遠隔操作をサポート。また、計測直後に現場でレジストレーション、スキャン結果の確認が可能で、計測漏れによる再測などの手戻り作業を軽減でき、現場完結型のワークフローを実現します。

クラウドベースのスキャナー&UAVデータ解析ソフトウェア
『MAGNET Collage Web』はクラウドによるデータ共有により現場とオフィスの迅速な連携を実現。クラウド上で3D点群解析を行え、即座に確認・共有が可能です。
クラウドベースのため高性能解析PCが必要なく、安価なコストで導入が可能です。

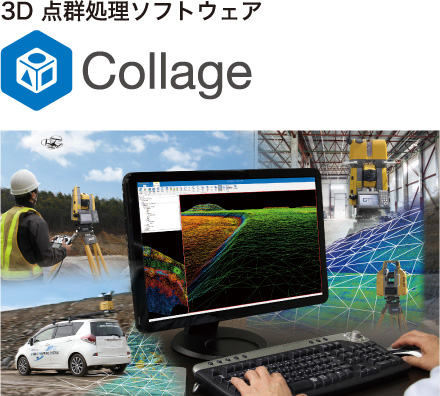

複数のセンサで取得したデータをMAGNET Collage一つで点群生成、データ合成!
『MAGNET Collage』は点群データの生成・処理、点群合成、加工・出力までを実現するオフィス用ソフトウェアです。一つのプラットフォームでレーザースキャナー、UAV、MMS の3D点群データを作成することが可能です。

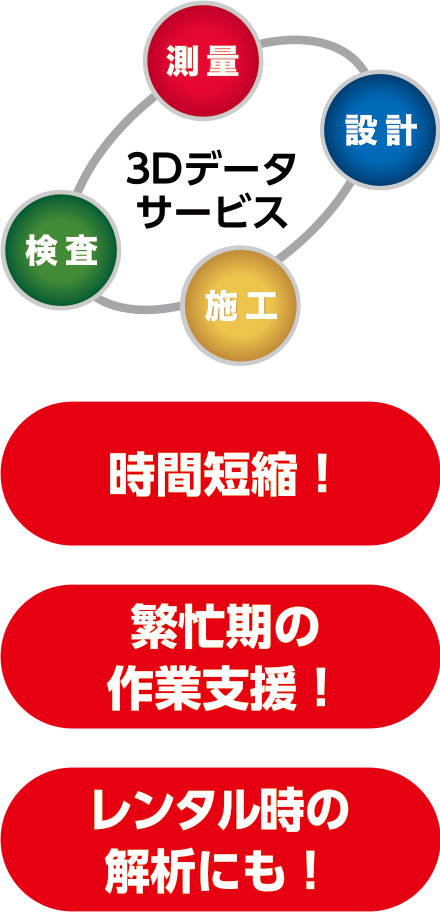

3Dデータサービス

3Dデータの生成・解析のアウトソーシングサービス!
お客様に代わり、レーザースキャナー及びUAV の3D 点群処理を行うサービスを提供しています。繁忙期の作業支援、レンタル時の解析など、お客様の業務を支援し、BIMやi-Construction の推進に貢献いたします。業務にお困りの際は、ご相談ください。
>>詳しくはこちらをご覧ください。

お問い合わせ窓口:
株式会社トプコンソキアポジショニングジャパン
3Dデータサービス担当
TEL:03-5994-0671
E-Mail:3dd_service@topcon.co.jp

※ i-Constructionは、国土交通省国土技術政策総合研究所の登録商標です。
