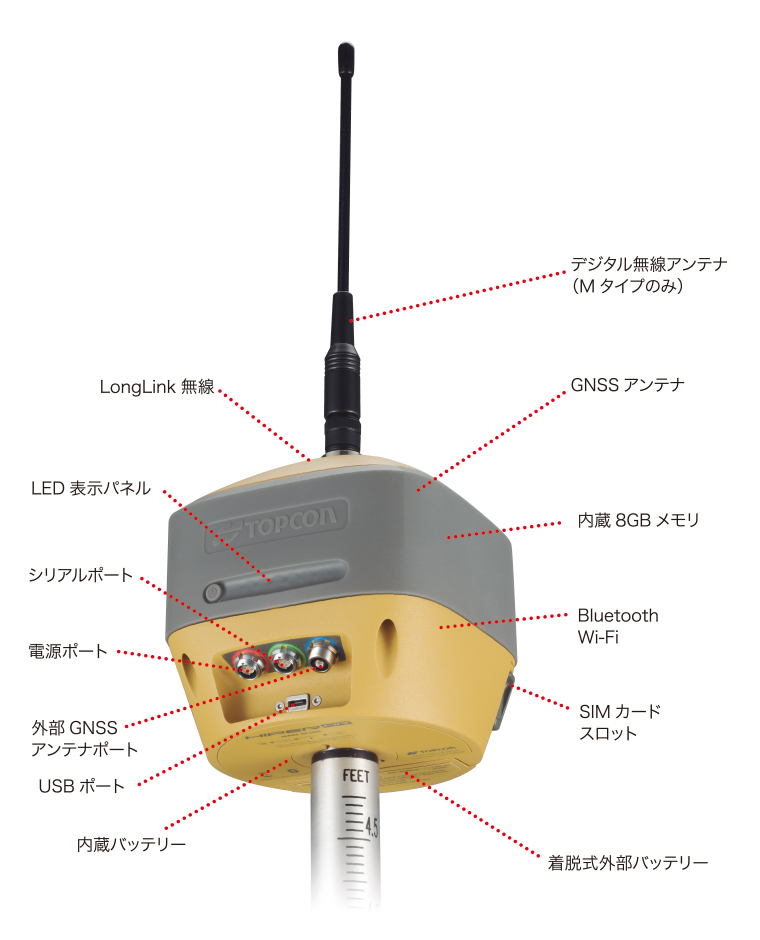

GNSS受信機 HiPer HR


  • 全ての衛星、全ての信号に対応
  • 452ch、Vanguard TechnologyTM搭載
  • デジタル簡易無線内蔵(Mタイプ)
  • LongLink無線内蔵
  • TILTTM機能、電子気泡管表示
  • 外部GNSSアンテナも利用可能
  • ホットスワップ対応バッテリー
  • 優れた耐環境性能、堅牢なボディー 保護等級IP67

GNSS測量のポテンシャルを更に引き出す!
コンパクトなボディーに革新的技術を凝縮。

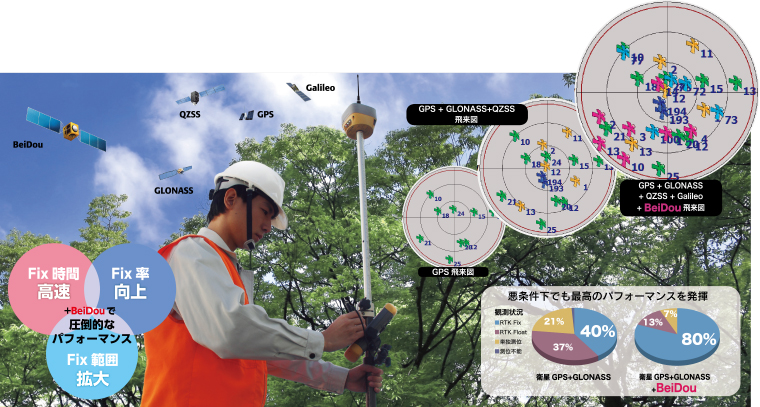

マルチGNSS対応

どこでも測量

GPSはL1、L2に加えL5※1を受信でき、GLONASS、QZSS、BeiDou※2、SBASそしてGalileo※3(オプション)も利用可能です。また、452のチャンネル数とフレキシブルに受信信号を割り当てるユニバーサルトラッキング技術により、今後増加傾向にある衛星数にも余裕で対応します。

※1 GPS/QZSSにおける第3の周波数、RTKにおける初期化性能の向上が期待されます。
※2 BeiDou:中華人民共和国が運用している衛星測位システム
※3 Galileo:欧州が運用している衛星測位システム

RTK測量

デジタル簡易無線(M タイプ)

送受信可能なデジタル簡易無線を内蔵。マルチGNSSにおけるすべての衛星のデータを送受信することが可能な大容量通信モード※4を搭載しました。障害物のある場所でのFix 率が格段に向上します。

※4 HiPer HR間での通信のみ有効です(2019年6月時点)。また、ソフトウェアはMAGNET Fieldが必要です。

LongLink 無線

免許不要でランニングコストのかからないBluetooth無線を内蔵。観測範囲は約300mをカバーしてRTK 観測が行えます。固定局1局につき移動局3局までの利用が可能です。

セルラー

セルラー(携帯通信モジュール)を内蔵。SIM カードを入れることで、スマートフォン等によるテザリングを利用する事なくネットワークによるRTK観測を利用できます。※5

※5 セルラーのご利用には、MAGNET Fieldが必要です。

ポールの傾きを常に手元で確認

9軸MEMS※6によるTILTTM機能を内蔵。ポールの傾斜が15°以内ならTILTTM機能がリアルタイムに補正※7します。データコレクタに表示される電子気泡管で傾きを確認できますので、杭等の高さでポールの気泡管が見えなくても整準可能です。

TILTTM Topcon Integrated Leveling Technology

※6 極小レベルの機械部品や電子回路を集積化したシステムで、加速度センサーやジャイロセンサー、デジタルコンパスを備え、9軸を検知します。
※7 TILT機能は周囲の影響を受ける場合があります。精度を保証するものではありません。

スタティック測量

外部GNSSアンテナも接続可能

GNSSアンテナを接続して、分離型受信機としても使用できます(GNSSアンテナとケーブルはオプション)。アンテナタワーを使用した観測にも対応します。

長時間の連続観測

内蔵バッテリーに加え、着脱式の外部バッテリーも搭載。
ホットスワップに対応し、長時間の連続観測も中断することなく行えます。

現場に強い!防塵防水性能JIS保護等級IP67に準拠

マグネシウム合金によるボディーは堅牢で過酷な現場環境でも安心して作業できます。

卓越したユーザーインターフェース

データコレクタFC-600用/ フィールドコントローラー FC-6000A 用アプリケーションソフトウェア
(オプション)

  • 監督さん3D プロ

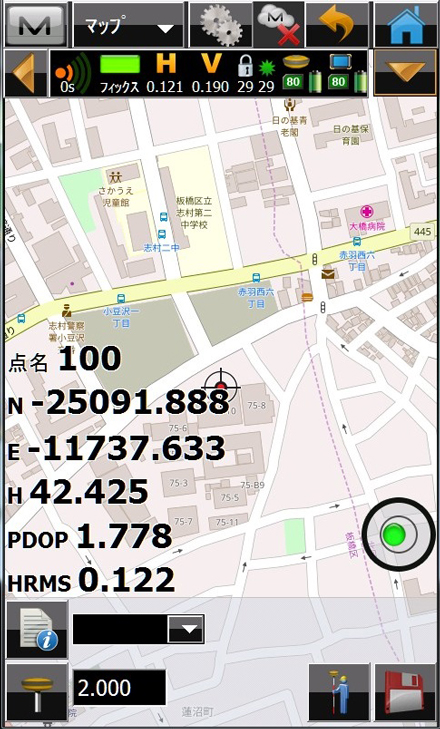

AndroidTM仕様のデータコレクタ FC-600/フィールドコントローラー FC-6000Aに対応。路線に応じた中心杭離れ/測設誘導/横断観測/丁張設置などがマップ画面上でリアルタイムに把握でき、土木測量の大幅な効率化を実現します。

  • プロサーベイヤー3D(GNSS版)

AndroidTM仕様のデータコレクタ FC-600/フィールドコントローラー FC-6000Aに対応。プロサーベイヤー3D は マルチGNSS 受信機を使ったスタティック測量やRTK測量の公共測量作業も、プロサーベイヤー3D 1本でシームレスに行えます。

データコレクタFC-500用アプリケーションソフトウェア
(オプション)

  • MAGNET Field GNSS標準パッケージ/ GNSS路線パッケージ

測量から土木施工まであらゆる分野に対応するソフトウェアです。観測や測設などの基本的な機能はもちろん、路線の設計から各種計算にいたるまで様々な機能を備え、国土地理院の定める作業規程の準則に則った公共測量を行えます。トータルステーションにも接続でき、統一された操作性で観測が行えます。WebアプリケーションMAGNET Enterpriseを介し、フィールドとオフィスのデータ連携も可能です。

  • 監督さん.V+GNSS オプション

路線データを入力することにより、施工時の複雑な測量計算作業を現場で対応することが可能な土木用ソフトウェアです。

  • GNSS統合観測、RTK 移動局観測

スタティック観測、RTK観測、ネットワーク型RTK観測することが可能な測量用ソフトウェアです(RTK移動局観測はRTK観測の移動局とネットワーク型RTK 観測のみ可能)。

  • Pocket-3D

土木作業に特化した簡単操作のソフトウェアです。3次元設計データを持ち歩く感覚で土木作業が行えます。
