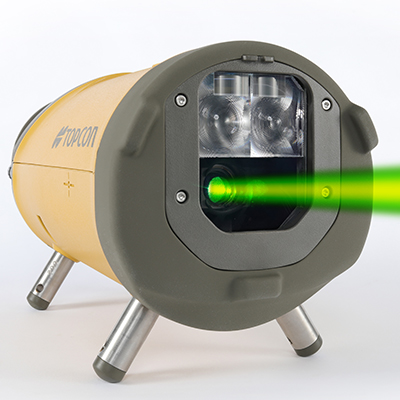

パイプレーザー TP-L6シリーズ


全長250mmのコンパクトで人間工学に基づいた機能性デザイン

  • 業界最長! 60時間連続使用が可能な大容量バッテリー搭載
  • スマホアプリに対応! 地上から本体の状態確認が可能
  • 過酷な現場環境に耐える防水性能IPX8
  • 高い視認性の半導体グリーンレーザー搭載
  • 自動でターゲット中心をとらえるオートアライメント機能搭載
  • 垂球不要! 上下ビーム搭載

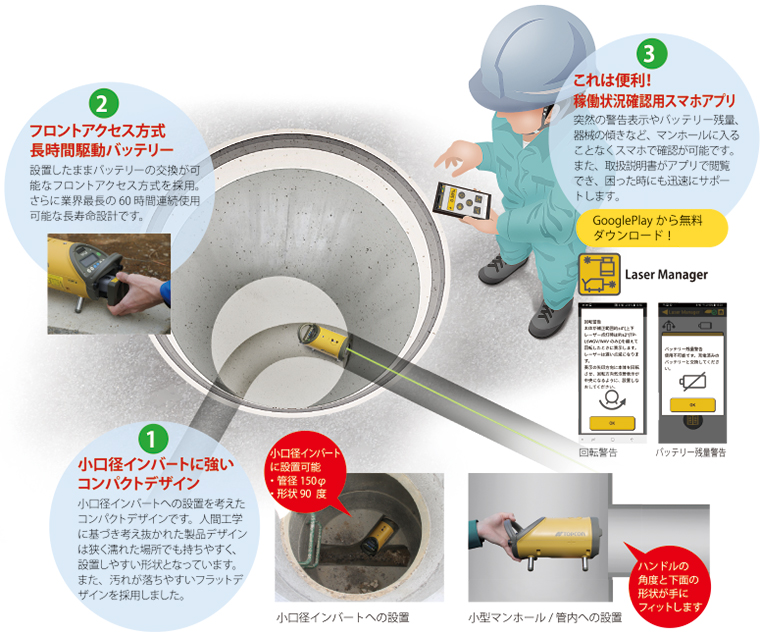

三つの安心設計

  1. 小口径インバートに強いコンパクトデザイン!
  2. 長時間駆動バッテリー!
  3. 稼働状況確認用スマホアプリ!

下水管設置の作業を大幅に効率化

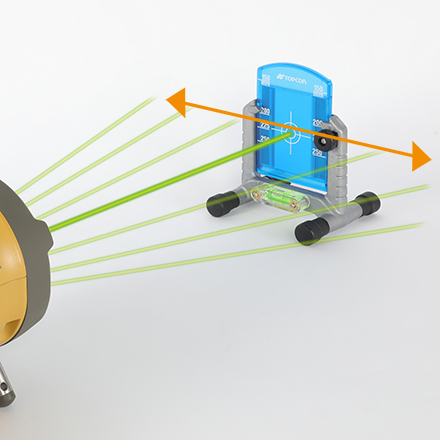

オートアライメント機能(TP-L6WGV/WG)

ボタン1つでレーザー光を自動的にターゲットの中心に合わせることができます。
また、レーザーの振り幅が大きく、本体とターゲットが正対できない状態でもターゲットの中心を確実にとらえます。レーザー光が反射する狭い管での作業にも便利です。

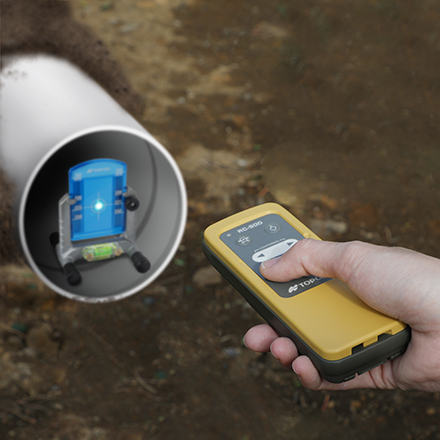

リモートコントローラーRC-500

リモートコントローラーRC-500を標準装備。ターゲット側からレーザー光の左右方向の調整やオートアライメントを行う際に、本機に近づかず操作ができるため大変便利です。

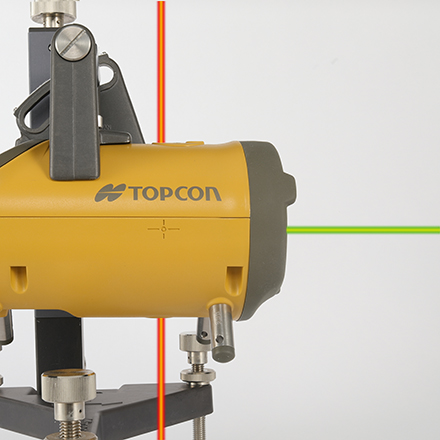

上下レーザービーム照射(TP-L6WGV)

配管勾配設定用のビームに加えて上下位置決め用のビームを照射。面倒な垂球での下振りが不要となり、通りを合わせる作業が楽になります。

高輝度・長寿命グリーンレーザー

トプコンはレッドレーザーに比べ、高い視認性を誇るグリーンレーザーの輝度の高さにいち早く注目し、パイプレーザーに採用してきました。明るい場所でもレーザーが見やすく設置作業で活躍します。

過酷な現場を想定した耐環境試験を実施!
最高レベルの品質を実現

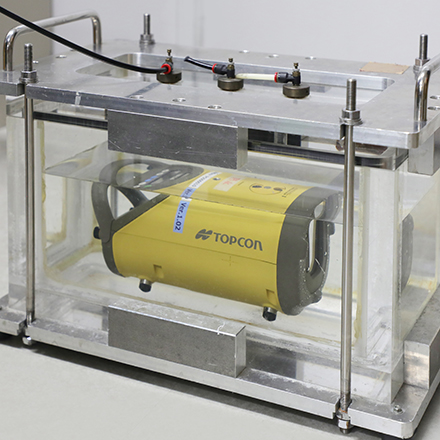

防水試験

IPX8の規定を大幅に上回る水深5mの水圧で24時間の耐水試験をクリア。作業期間中の突然の大雨による水没にも対応。

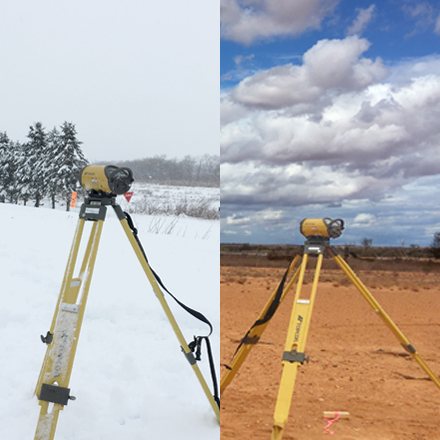

温度試験

高温・低温環境下での動作保証する試験をクリア。

落下試験

足場の悪い現場で不意の転倒時にも安心な、50cmの高さからキャリングケースをコンクリート面へ落下する試験にクリア。

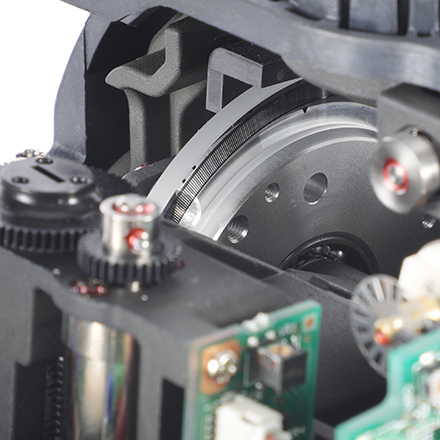

高い再現性

トータルステーションと同等なアブソリュートエンコーダーを採用し、勾配角度設定の高い再現性を実現。

トプコンのパイプレーザーなら
あらゆる現場でラクラク設置!

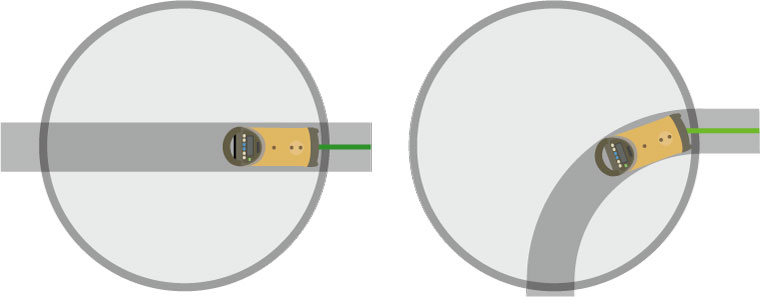

インバートへの設置

インバートの径に合わせて脚を交換することにより、150、200、250、300mm径の中心に簡単に設置できます。コンパクトデザインにより、細く曲がったインバートにも対応可能です。

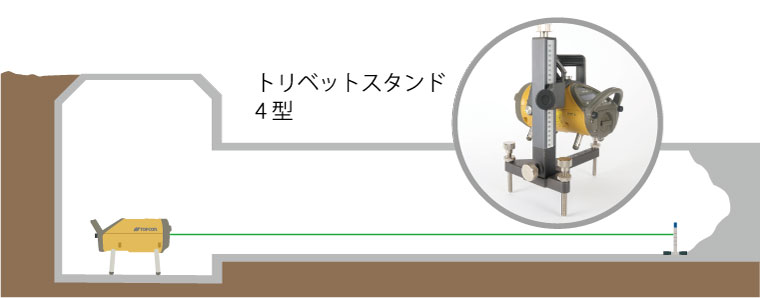

マンホールへの設置

下方向ビームを利用してマンホールの中心へ簡単に設置が行えます。上方向ビームは垂球いらずで通りを合わせることができます。
また、本機をトリベットスタンド*に取り付ければ、任意の高さで設置できます。

* 別売付属品

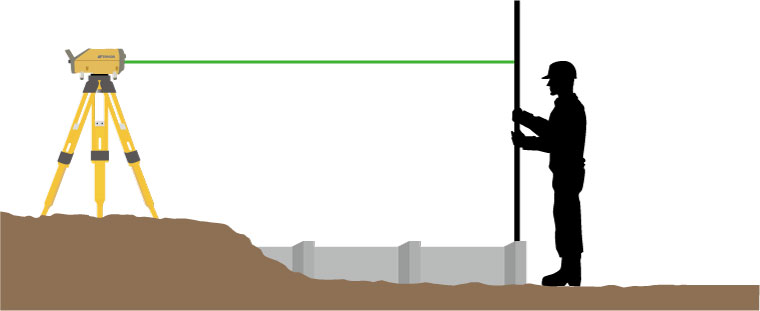

オーバートップ

三脚アダプター*により三脚に取付けます。スコープ*を使用し、バカ棒・スタッフなどと併用して作業を行います。

* 別売付属品

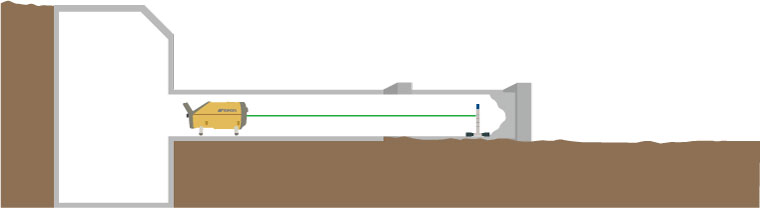

小口径への設置

管径に合わせて4本の脚を交換することにより、150、200、250、300mm管径の中心に簡単に設置できます。また、エアバッグ*の使用により、管埋設時の振動でも本機の変動や傾きを防ぎます。

* 別売付属品

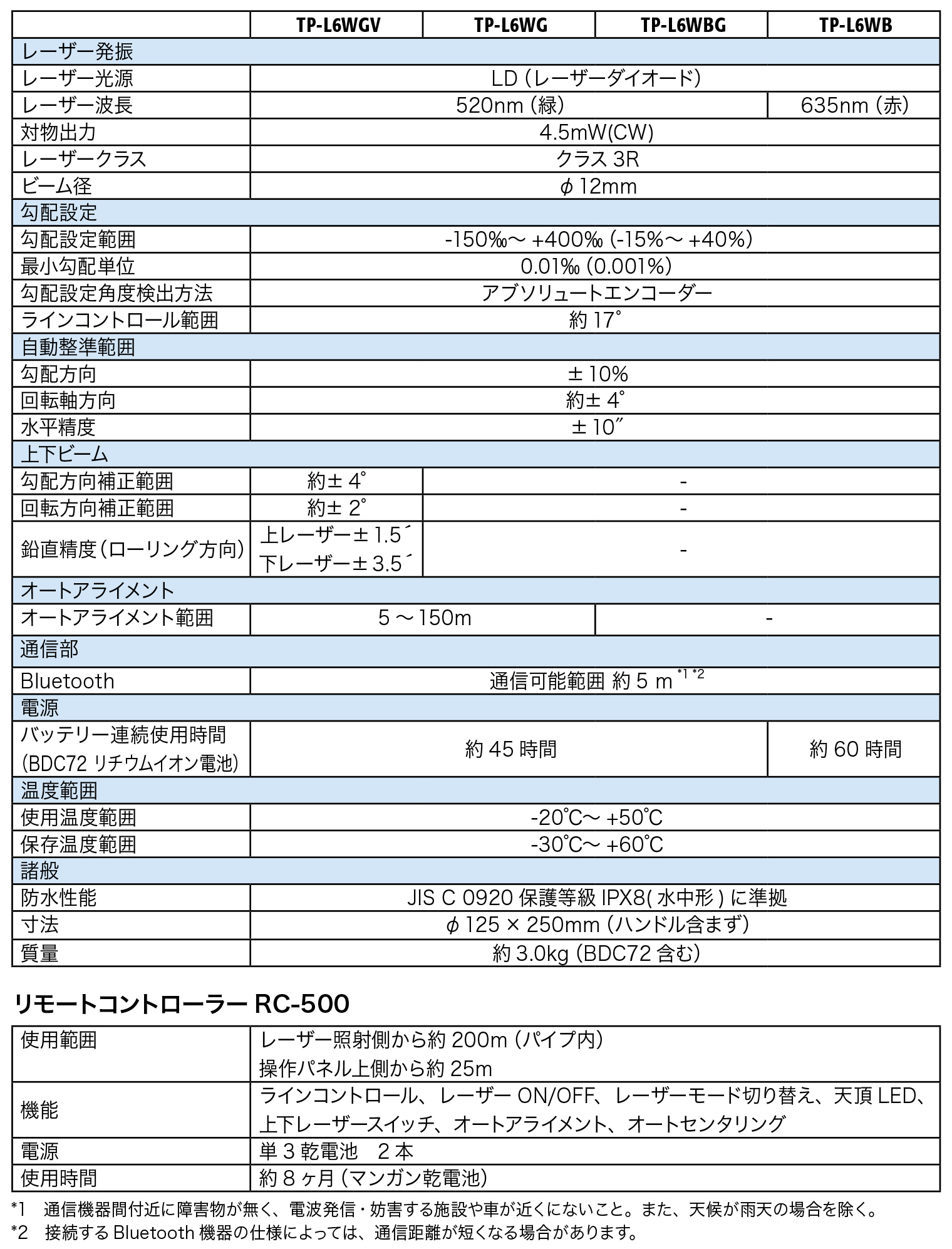

システム構成
