Imaging Robotic Total Station DS-200i


  • 自動追尾とイメージングをコンパクトに凝縮
  • 5Mピクセルのデジタルカメラ搭載
  • “測量が見える”イメージワンマン観測
  • RCシステムで長距離までワンマン観測
  • カメラ搭載でもIP65の耐環境性能

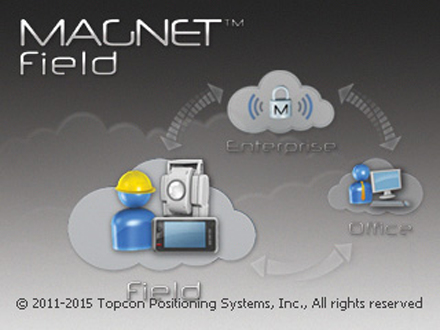

新しいオンボードアプリケーション MAGNETTM Field

DS-200iにプリインストールするオンボードアプリケーションMAGNETTM Field。
作業規程の準則に則った観測から、トラバース計算、路線測量など、測量から土木までカバーする非常に多くの機能を搭載しています。

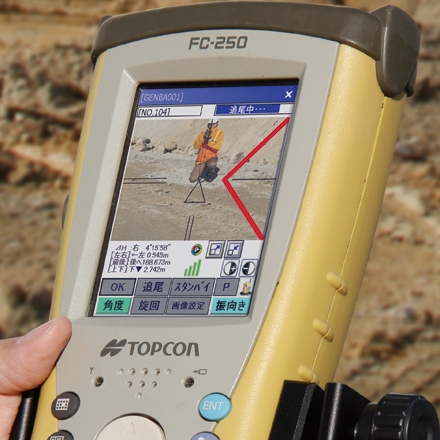

イメージ観測

DS-200iなら、本体ディスプレーに、望遠鏡搭載のカメラ画像を表示。視準を確認しながら、確実な観測作業を行う事ができます。

イメージ測設

イメージ測設では、点の位置と器械の回転方向を、カメラ画像に重ねて表示します。誘導方向を直感的に確認することができ、自動追尾機能と組み合わせれば、スムーズな測設作業を行う事ができます。

土木測量ならイメージワンマン+「監督さん.V」

データコレクタ用アプリケーション「監督さん.V」との組み合わせで、画像による直観的な操作の、”測量が見える”イメージワンマン測量を実現します。

イメージ測設 ~ 測設方向を画像で確認!

視準画像に測点方向と測設ラインを表示。
自分の移動する方向が一目瞭然で、自動追尾機能とあいまって、素早い杭打ちが可能です。

イメージ路線・イメージ出来形・イメージ丁張
~ 中心線、設計断面を画像で確認!

施工現場が映し出された画面上に、中心線や計画断面、丁張を表示。
これからの作業をイメージでき、よりスムーズに施工、検査ができます。

追尾・イメージングをコンパクトに凝縮!

コンパクトなボディーに自動追尾機能とイメージング機能までも搭載。マニュアルタイプのトータルステーションに比べて、驚くほど作業効率がアップします。

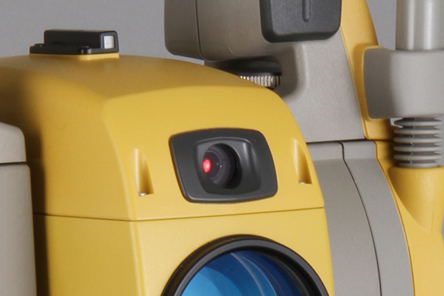

デジタルカメラを搭載!

望遠鏡上部に5Mピクセルのデジタルカメラを搭載。

望遠鏡を覗かずに視準・観測!

プリズムの視準は画面内で見つけたプリズムをタップするだけ。
簡単確実に観測することが可能です。

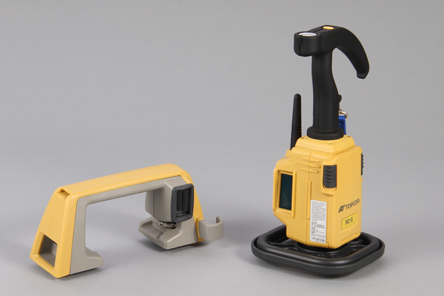

RC システム* で遠距離までワンマン測量!

RCシステムを追加すれば、半径300m の範囲でワンマン測量が可能。
万が一追尾をロストしても、RCシステムでスムーズに観測を続けることができます。

*RCハンドル、RC-5はオプションです。測量向けワンマンシステムのコントローラーアプリケーションは、近日発売予定です。
