建設工事において、構造物を設計図どおりの位置・高さ・水平に施工するための基準となる仮設構造物を「丁張り」といいます。丁張が正確に設置されていない場合、構造物に歪みや傾きが生じる可能性があるため、熟練技術者による慎重な設置が求められます。本記事では、丁張りの基礎知識に加え、施工精度や安全性の向上に向けたトプコンの技術的取り組みを紹介します。



丁張りとは？

丁張り（ちょうはり）とは、土木工事や建設現場において、木杭や水糸（みずいと）を用いて、建物の正確な配置（平面的な位置）や、高さの基準（レベル）を現場に示すための仮設構造物です。建築分野では一般的に「遣り方（やりかた）」と呼ばれ、土木では「丁張り」と区別されることもあります。

語源には、盛土や切土などの目印となる杭と板の形が漢字の「丁」に見えることに由来する説や、指定された高さ（丁）を示す板を張る作業であることに由来する説があります。

丁張りを設置することで、施工に必要な位置や高さの基準を現場で共有できます。正確な丁張りは、工事の精度や安全性を支える重要な作業であり、施工上のトラブルを未然に防ぐ役割も担います。

また、丁張りには用途に応じて、以下のような種類があります。

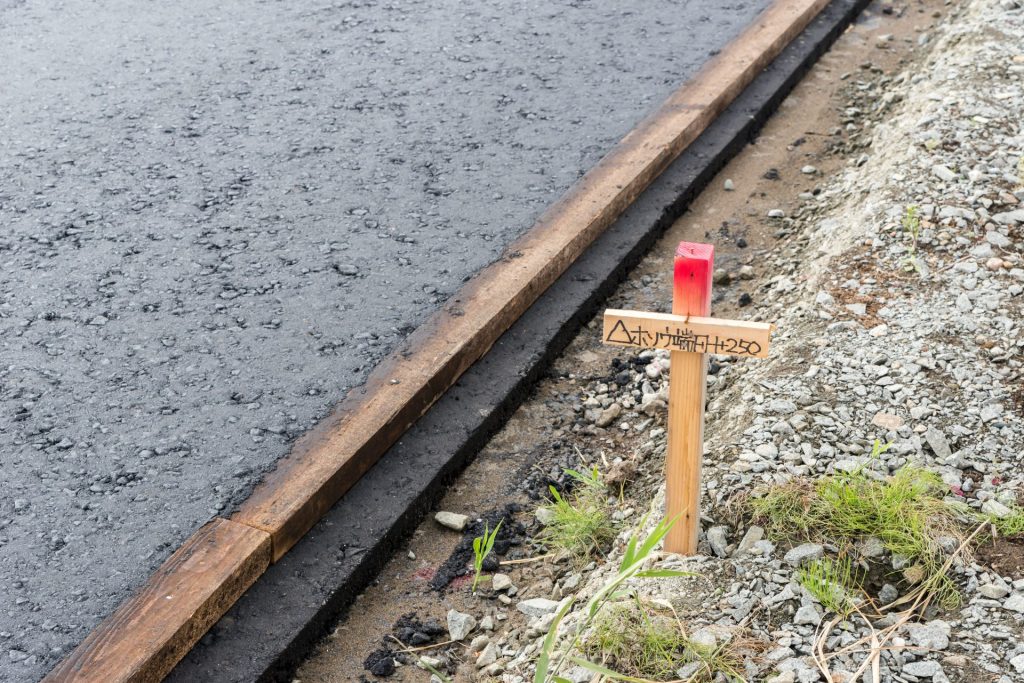

トンボ丁張り―基礎工事において基準となる高さを正確に示すために設置される仮設の目印で、必要な箇所ごとに配置されます。

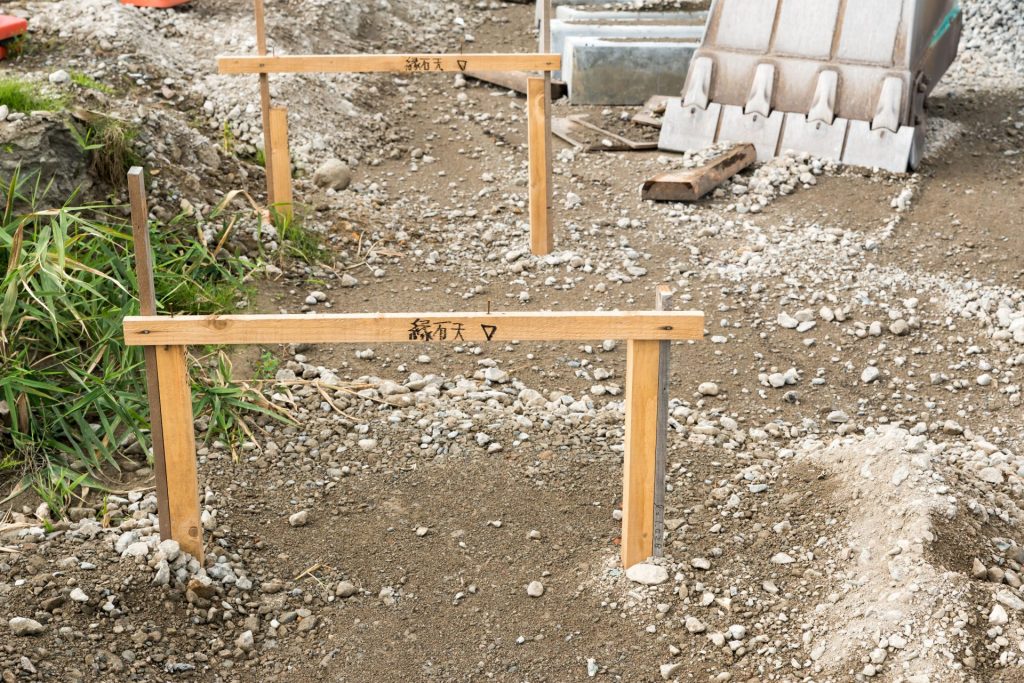

門型丁張り―側溝などを据えるときに用いる丁張で、門の形状をしていることからその名で呼ばれます。

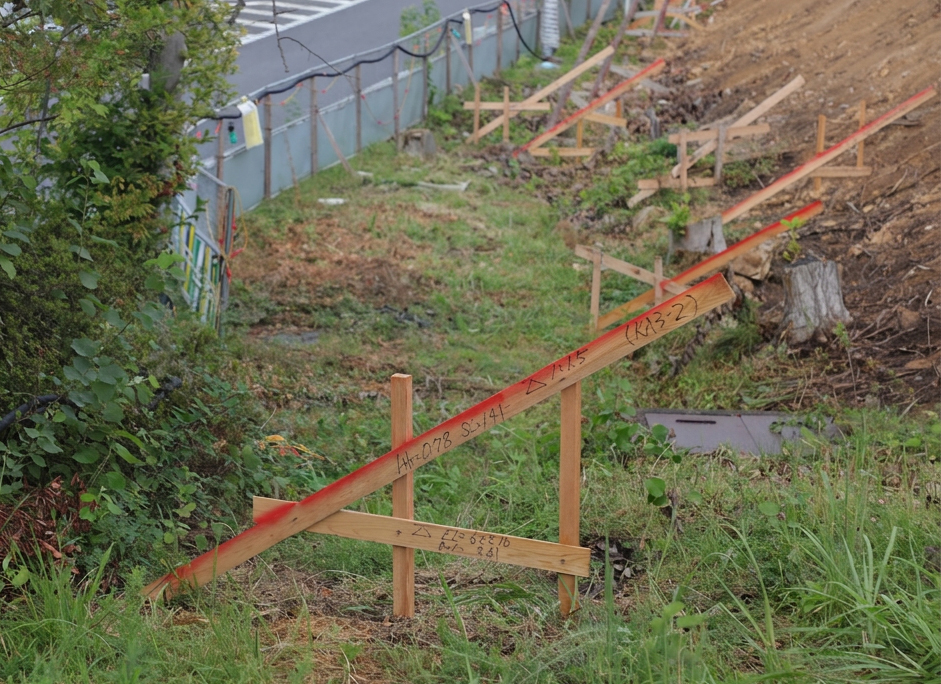

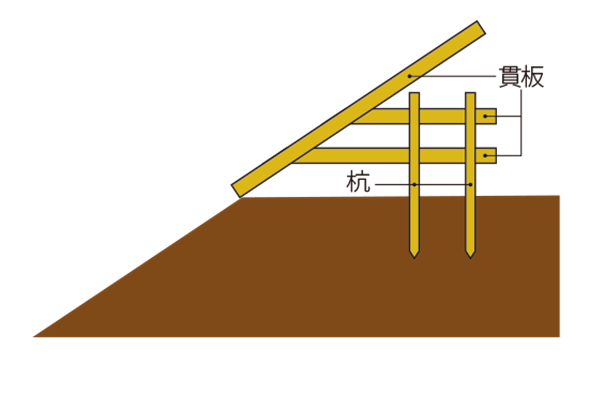

法丁張り―斜面や法面（のりめん／人工的に形成された斜面）の工事で使用され、斜度や高さを示します。

正確な丁張り設置のポイント

丁張り設置の基本的な手順は、まず測量により、位置と高さを確認することから始まります。

次に杭を垂直に地面に打ち込み、ぐらつかないように固定したうえで、高さの基準を決めます。杭の側面に「貫板」と呼ばれる板を水平に取り付け、構造物の基準とします。

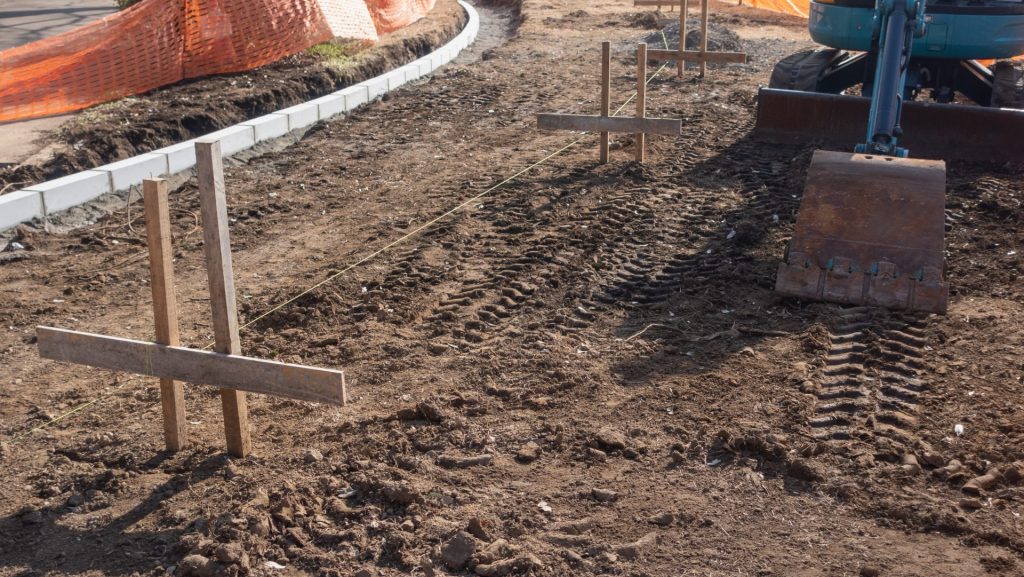

貫板は、設計図に基づいて正確に配置される必要があり、設置する高さや位置を誤ると施工精度に影響し、仕上がりに大きな差が生じることもあります。さらに建物の芯々寸法（ふたつの部材の中心から中心までの寸法）に基づいて貫板に印（墨）を付け、水糸を張ることで建物の形を正確に表します。最後に、高さや位置、方向を確認し、必要に応じて調整を行います。

丁張りが重要な理由

丁張りは、工事の精度や効率、安全性を高めるために欠かせない基盤です。丁張りをしっかりと設置し、その重要性を認識することで、高品質な施工を実現します。

丁張りの重要性　その1：設計データの立体的な可視化

丁張りの大きなメリットは、図面上の設計情報を現場で可視化できることです。図面は2次元で表現されますが、実際の工事現場は3次元の空間です。丁張りを設置することで、施工位置を目で見て把握でき、図面を常に確認しなくても、丁張りを基準に作業することが可能になります。

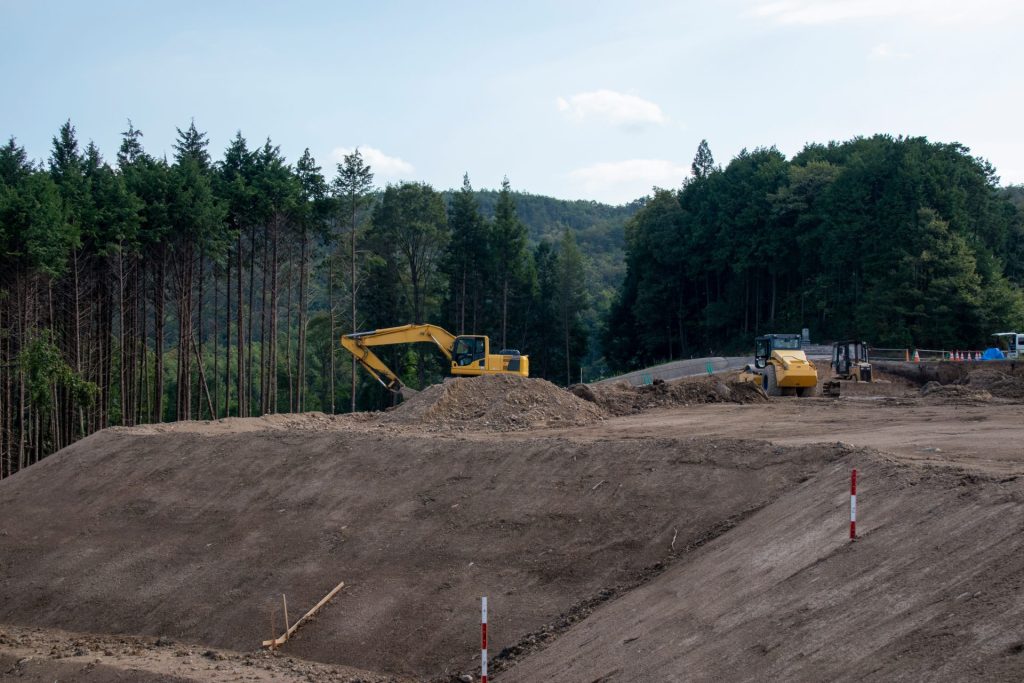

例えば基礎工事では、丁張りによって掘削の深さや位置を示すことで、重機オペレーターはを施工精度を保ちながら作業を進めることができます。丁張りにより関係者が同一の基準を共有できるため、手戻りの抑制にもつながります。

丁張りの重要性　その2：品質管理の効率化

丁張りをすることで、品質管理を効率的に行うことができます。丁張りが正確に設置されていれば、それを基準として施工精度を確保できるため、施工中の確認作業効率化につながります。

施工管理者は丁張りを基準に、進捗や施工精度を随時確認できます。これにより品質の安定化につながり、手戻りの抑制にもつながります。

丁張りの重要性　その3：情報共有の円滑化

丁張りは、現場の監督や作業者、専門業者など、関係者間の情報共有を円滑にする役割もあります。言葉だけでは伝わりにくい細かな寸法や高さの情報も、丁張りという物理的な基準を用いることで、誰もが同じ認識で理解することができます。

特に複数の業者が関わる現場では、丁張りが共通の基準として機能することで、作業の連携も円滑に進みます。



丁張り設置のデメリット

建設現場で重要な役割を担う丁張りですが、いくつかの課題もあります。これらを理解することで、より効率的な施工管理につなげることができます。

丁張りの主な課題の一つは、設置と維持管理に多くの時間と労力を要する点です。正確な丁張りを設置するには、測量作業から始まり、杭の打ち込み、貫板の取り付けなど、複数の工程が必要です。

特に広範囲の工事現場では、多数の丁張りを設置する必要があり、作業量が膨大になります。設置後も、工事の進行に応じて移設や追加設置が必要になる場合があります。

また、丁張りは屋外に設置されるため、外的要因によって精度が低下するリスクがあります。例えば、大雨による地盤の緩みや重機の振動、作業時の接触などにより、丁張りの位置や高さにずれが生じることがあります。

長期の工事では、雨や紫外線の影響により木材に反りや腐食を生じ、丁張りが劣化し、基準としての機能を失ってしまうこともあります。このような精度低下を放置すると、丁張りを基準とした施行にも誤差が生じ、品質低下につながります。

精度を維持するためには、定期的な点検や補修が必要となり、工事効率に影響を与える場合があります。

丁張り不要!? より高精度・効率的なトプコンの最新技術

丁張りは、建設現場において設計図通りの位置・高さ・水平で施工するための基準となる構造物です。工事に関わる関係者が共有する明確な基準となるため、高い精度で設置するには、熟練した技術者による対応が求められます。しかし近年は人手不足が進み、熟練技術者の確保や育成が課題となっています。

こうした課題に対応するため、少人数でも生産性の向上を図る取り組みとして、国土交通省が推進しているのがi-Constructionです。ICT（情報通信技術）を建設現場に導入し、施工の効率化や省人化、安全性の向上を図ることを目的としています。

こうした流れの中で、丁張りの役割にも変化が生じています。従来は現地に設置した丁張りを基準に施工していましたが、i-Constructionでは3次元の設計データを活用し、デジタル上の情報を基準とした施工へと移行が進んでいます。ICT建機や測量機器を用いることで、位置や高さをリアルタイムに把握することが可能となり、丁張りの設置を最小限に抑える、あるいは設置しない施工も行われつつあります。

一方で、すべての現場で丁張りが完全に不要になっているわけではありません。小規模工事やICTが十分に導入されていない現場では、従来どおり丁張りが重要な基準として用いられており、ICT施工においても、精度確認や補助的な基準として併用される場合があります。現状では、丁張りを完全に無くすというよりも、3次元データやICT機器によってその役割の一部を代替し、適材適所で使い分けていく段階にあります。

トプコンでは、こうした施工の変化に対応するため、3次元測量機やICT施工システムを活用したソリューションを提供しています。これらの技術により、設計データに基づく施工を支援するとともに、作業効率の向上や現場の安全性向上に寄与しています。
